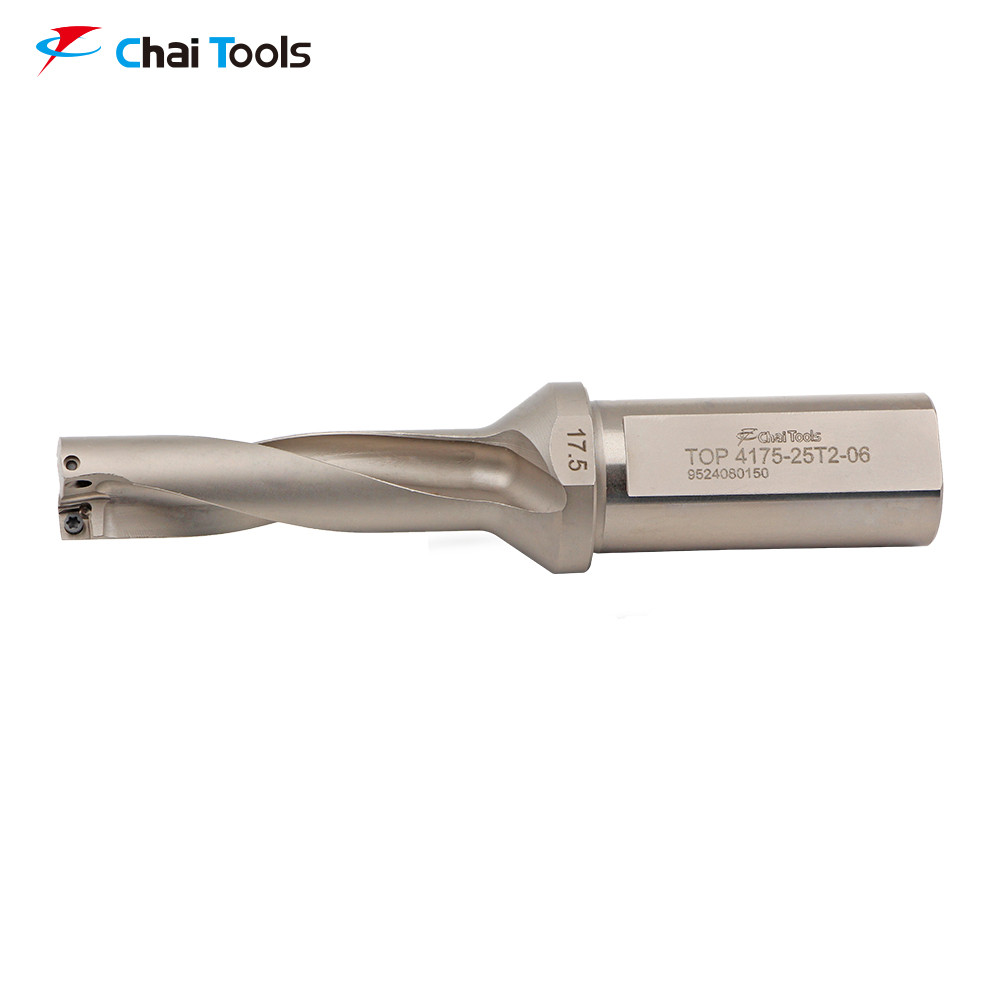

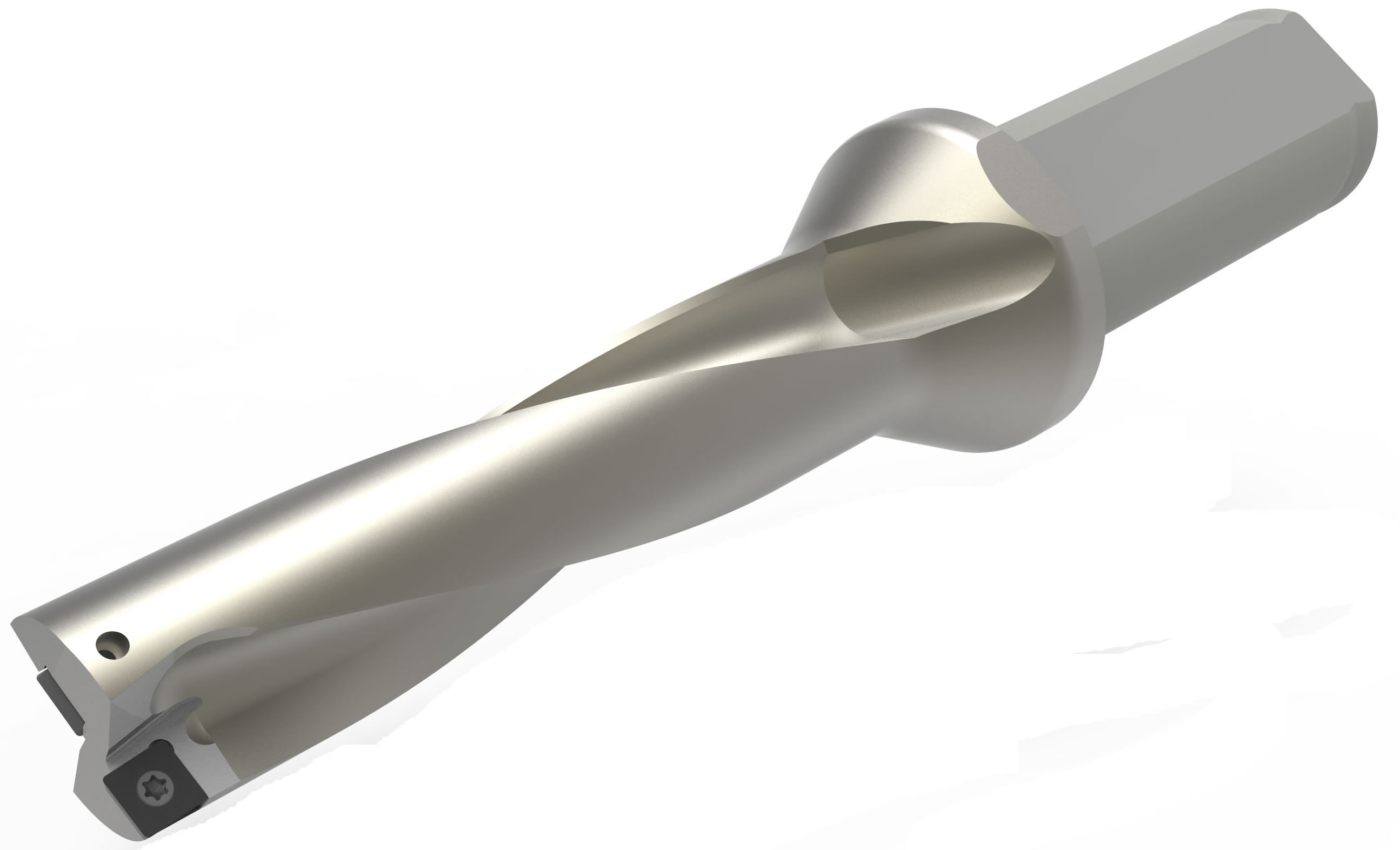

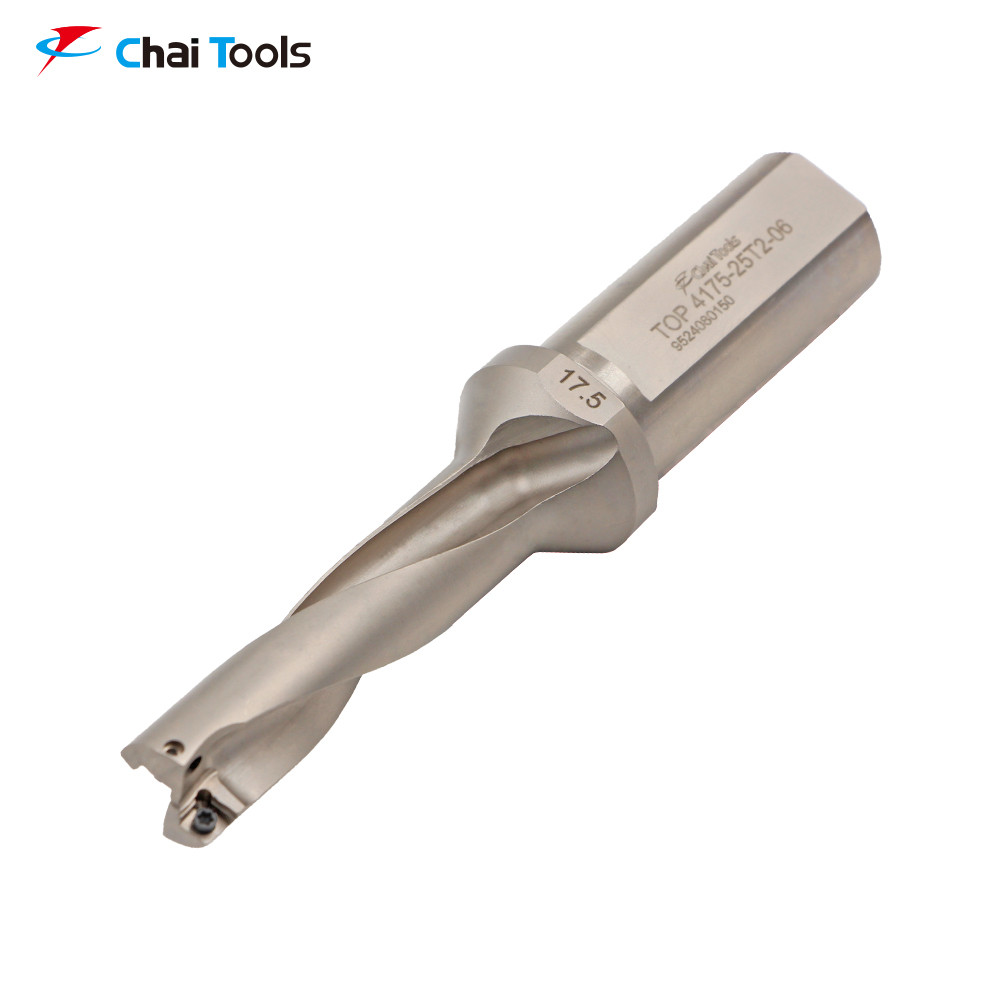

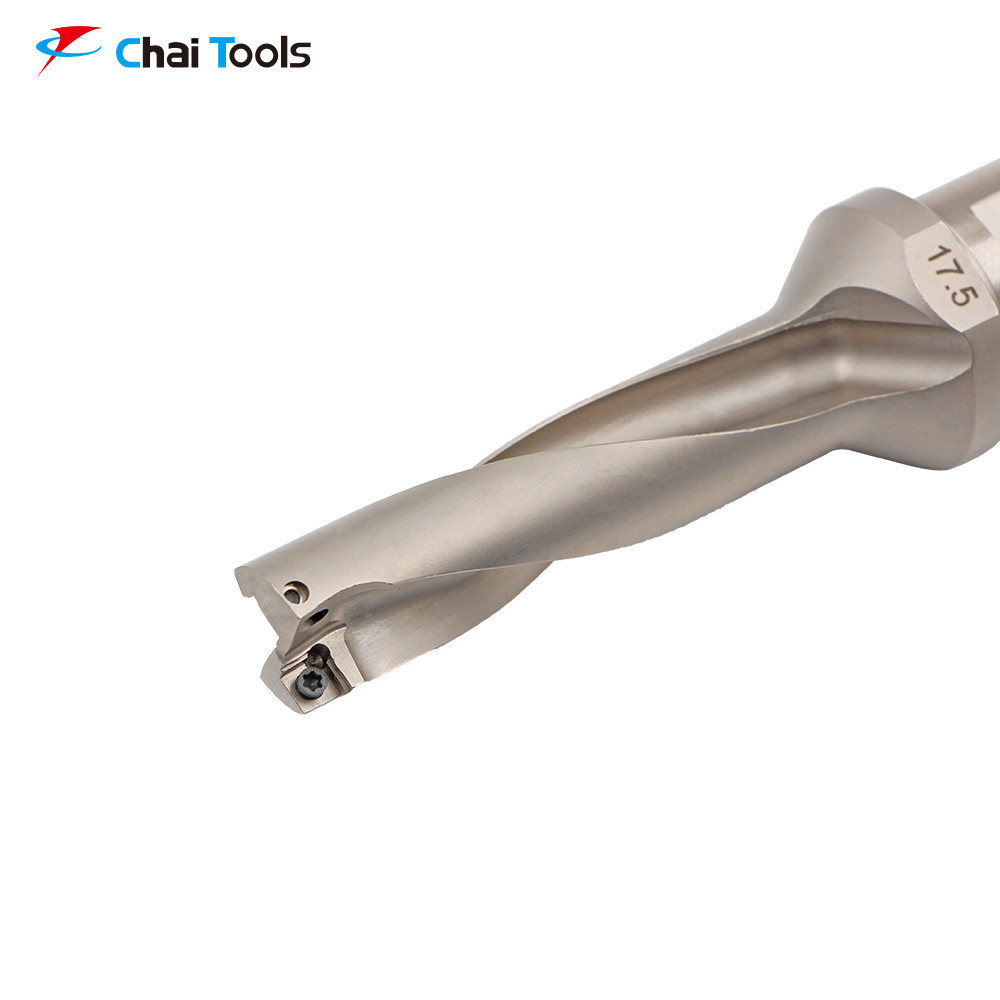

TOP 4175-25T2-06 Indexable drill with 4xDia. drilling depth
- Model
- TOP 4175-25T2-06
Review
Description
Product Description
1. The drilling diameter is Φ17.5mm. The Drilling depth is 4XDiameter.
2. Matched with SOMT insert from TaeguTec and also our own XOMX insert.
3. Spare parts are imported from Korea and Germany in good quality, further prolong the service life.
4. Provided completed specification and competitive price.

TOP 4.. -T2
|


*Drilling depth: 3xDia.
|
|||||||||
Model
|

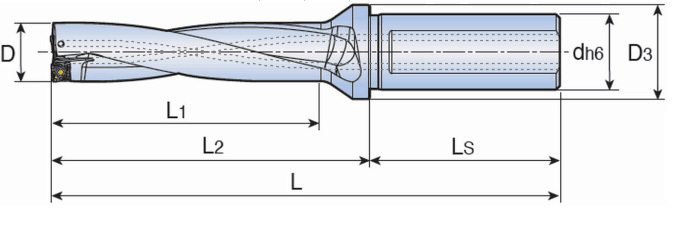

Dimension(mm) |
Insert
|
|||||||
D | d | D3 | L | L1 |
L2
|
Ls
|
|||
TOP 4140-20T2-05
|
14.0 | 20 | 25 | 124 | 56 |
74
|
50
|
XOMX 05 |
|
TOP 4145-20T2-05 | 14.5 | 20 | 25 | 129 | 60 | 79 | 50 | ||
TOP 4150-20T2-05 | 15.0 | 20 | 25 | 129 | 60 | 79 | 50 | ||
TOP 4155-20T2-05 | 15.5 | 20 | 25 | 134 | 64 | 84 | 50 | ||
TOP 4160-20T2-05 | 16.0 | 20 | 25 | 134 | 64 | 84 | 50 | ||
TOP 4165-25T2-06 | 16.5 | 25 | 32 | 144 | 68 | 88 | 56 | XOMX 06 | |
TOP 4170-25T2-06 | 17.0 | 25 | 32 | 144 | 68 | 88 | 56 | ||
TOP 4175-25T2-06 | 17.5 | 25 | 32 | 149 | 72 | 93 | 56 | ||
TOP 4180-25T2-06 | 18.0 | 25 | 32 | 149 | 72 | 93 | 56 | ||
TOP 4185-25T2-06 | 18.5 | 25 | 32 | 153 | 76 | 97 | 56 | ||
TOP 4190-25T2-06 | 19.0 | 25 | 32 | 153 | 76 | 97 | 56 | ||
TOP 4195-25T2-07 | 19.5 | 25 | 32 | 159 | 80 | 103 | 56 | XOMX 07 | |
TOP 4200-25T2-07 | 20.0 | 25 | 32 | 159 | 80 | 103 | 56 | ||
TOP 4205-25T2-07 | 20.5 | 25 | 32 | 163 | 84 | 107 | 56 | ||
TOP 4210-25T2-07 | 21.0 | 25 | 32 | 163 | 84 | 107 | 56 | ||
TOP 4215-25T2-07 | 21.5 | 25 | 32 | 167 | 88 | 111 | 56 | ||
TOP 4220-25T2-07 | 22.0 | 25 | 32 | 167 | 88 | 111 | 56 | ||
TOP 4225-25T2-08 | 22.5 | 25 | 32 | 170 | 92 | 114 | 56 | XOMX 08 | |
TOP 4230-25T2-08 | 23.0 | 25 | 32 | 170 | 92 | 114 | 56 | ||
TOP 4230-32T2-08 | 23.0 | 32 | 40 | 174 | 92 | 114 | 60 | ||
TOP 4235-25T2-08 | 23.5 | 25 | 32 | 174 | 96 | 118 | 56 | ||
TOP 4235-32T2-08 | 23.5 | 32 | 40 | 178 | 96 | 118 | 60 | ||
TOP 4240-25T2-08 | 24.0 | 25 | 32 | 174 | 96 | 118 | 56 | ||
TOP 4240-32T2-08 | 24.0 | 32 | 40 | 178 | 96 | 118 | 60 | ||
TOP 4245-25T2-08 | 24.5 | 25 | 32 | 178 | 100 | 122 | 56 | ||
TOP 4245-32T2-08 | 24.5 | 32 | 40 | 182 | 100 | 122 | 60 | ||
TOP 4250-25T2-08 | 25.0 | 25 | 32 | 178 | 100 | 122 | 56 | ||
TOP 4250-32T2-08 | 25.0 | 32 | 40 | 182 | 100 | 122 | 60 | ||
TOP 4255-25T2-08 | 25.5 | 25 | 32 | 181 | 104 | 125 | 56 | ||
TOP 4255-32T2-08 | 25.5 | 32 | 40 | 185 | 104 | 125 | 60 | ||
TOP 4260-25T2-08 | 26.0 | 25 | 32 | 181 | 104 | 125 | 56 | ||
TOP 4260-32T2-08 | 26.0 | 32 | 40 | 185 | 104 | 125 | 60 | ||
TOP 4265-25T2-09 | 26.5 | 25 | 40 | 187 | 108 | 131 | 56 | ||
TOP 4265-32T2-09 | 26.5 | 32 | 40 | 191 | 108 | 131 | 60 | ||
TOP 4270-25T2-09 | 27.0 | 25 | 40 | 187 | 108 | 131 | 56 | ||
TOP 4270-32T2-09 | 27.0 | 32 | 40 | 191 | 108 | 131 | 60 | ||
TOP 4275-25T2-09 | 27.5 | 25 | 40 | 191 | 112 | 135 | 56 | ||
TOP 4275-32T2-09 | 27.5 | 32 | 40 | 195 | 112 | 135 | 60 | ||
TOP 4280-25T2-09 | 28.0 | 25 | 40 | 191 | 112 | 135 | 56 | ||
TOP 4280-32T2-09 | 28.0 | 32 | 40 | 195 | 112 | 135 | 60 | ||
TOP 4285-25T2-09 | 28.5 | 25 | 40 | 195 | 116 | 139 | 56 | ||
TOP 4285-32T2-09 | 28.5 | 32 | 40 | 199 | 116 | 139 | 60 | ||
TOP 4290-25T2-09 | 29.0 | 25 | 40 | 195 | 116 | 139 | 56 | ||
TOP 4290-32T2-09 | 29.0 | 32 | 40 | 199 | 116 | 139 | 60 | ||
TOP 4295-32T2-09 | 29.5 | 32 | 40 | 203 | 120 | 143 | 60 | ||
TOP 4300-32T2-09 | 30.0 | 32 | 40 | 203 | 120 | 143 | 60 | ||
TOP 4305-32T2-09 | 30.5 | 32 | 40 | 207 | 124 | 147 | 60 | ||
TOP 4310-32T2-09 | 31.0 | 32 | 40 | 207 | 124 | 147 | 60 | ||
TOP 4320-32T2-11 | 32.0 | 32 | 40 | 211 | 128 | 151 | 60 | XOMX 11 | |
TOP 4320-40T2-11 | 32.0 | 40 | 50 | 211 | 128 | 151 | 70 | ||
TOP 4330-32T2-11 | 33.0 | 32 | 40 | 215 | 132 | 155 | 60 | ||
TOP 4330-40T2-11 | 33.0 | 40 | 50 | 225 | 132 | 155 | 70 | ||
TOP 4340-32T2-11 | 34.0 | 32 | 40 | 219 | 136 | 159 | 60 | ||
TOP 4340-40T2-11 | 34.0 | 40 | 50 | 229 | 136 | 159 | 70 | ||
TOP 4350-32T2-11 | 35.0 | 32 | 40 | 223 | 140 | 163 | 60 | ||
TOP 4350-40T2-11 | 35.0 | 40 | 50 | 233 | 140 | 163 | 70 | ||
TOP 4360-32T2-11 | 36.0 | 32 | 40 | 227 | 144 | 167 | 60 | ||
TOP 4360-40T2-11 | 36.0 | 40 | 50 | 237 | 144 | 167 | 70 | ||
TOP 4370-32T2-13 | 37.0 | 32 | 50 | 236 | 148 | 176 | 60 | XOMX 13 | |
TOP 4370-40T2-13 | 37.0 | 40 | 50 | 246 | 148 | 176 | 70 | ||
TOP 4380-32T2-13 | 38.0 | 32 | 50 | 240 | 152 | 180 | 60 | ||
TOP 4380-40T2-13 | 38.0 | 40 | 50 | 250 | 152 | 180 | 70 | ||
TOP 4390-32T2-13 | 39.0 | 32 | 50 | 244 | 156 | 184 | 60 | ||
TOP 4390-40T2-13 | 39.0 | 40 | 50 | 254 | 156 | 184 | 70 | ||
TOP 4400-32T2-13 | 40.0 | 32 | 50 | 248 | 160 | 188 | 60 | ||
TOP 4400-40T2-13 | 40.0 | 40 | 50 | 258 | 160 | 188 | 70 | ||
TOP 4410-40T2-13 | 41.0 | 40 | 50 | 262 | 164 | 192 | 70 | ||
TOP 4420-40T2-13 | 42.0 | 40 | 50 | 266 | 168 | 196 | 70 | ||
TOP 4430-40T2-13 | 43.0 | 40 | 50 | 270 | 172 | 200 | 70 | ||
TOP 4440-40T2-15 | 44.0 | 40 | 50 | 281 | 176 | 211 | 70 | XOMX 15 | |
TOP 4445-40T2-15 | 44.5 | 40 | 60 | 285 | 178 | 215 | 70 | ||
TOP 4450-40T2-15 | 45.0 | 40 | 60 | 285 | 180 | 215 | 70 | ||
TOP 4460-40T2-15 | 46.0 | 40 | 60 | 289 | 184 | 219 | 70 | ||
TOP 4470-40T2-15 | 47.0 | 40 | 60 | 293 | 188 | 223 | 70 | ||
TOP 4480-40T2-15 | 48.0 | 40 | 60 | 297 | 192 | 227 | 70 | ||
TOP 4490-40T2-15 | 49.0 | 40 | 60 | 301 | 196 | 231 | 70 | ||
TOP 4500-40T2-15 | 50.0 | 40 | 60 | 305 | 200 | 235 | 70 |
